控制器模擬
Control Emulator
這是替代用的產品簡介文案,文案內容僅是純文字內容,可以分段文案,正式文案上線後更新這是替代用的產品簡介文案,文案內容僅是純文字內容,可以分段文案,正式文案上線後更新。 這是替代用的產品簡介文案,文案內容僅是純文字內容,可以分段文案,正式文案上線後更新。
-
詳細介紹
控制模擬器
控制模擬器 (Control EmulatorTM) 是一套全新的應用軟體,
它使 NC 程式員能夠在 CATIA V5/DELMIA 環境中用機器碼資料 MCD (Machine Code Data) 模擬和測試 NC 程式。
傳統的基於 APT 的模擬系統只對程式員編寫的刀具路徑進行模擬。
與之相比,CE 提供的模擬更富有意義,這種模擬直接顯示工具機對於後置處理程式建立的 MCD 輸出的響應。
CE 與 CAM-POST 完全 融為一體。ICAM 公司在數控後處理器發展中處於領先地位。控制模擬器+模擬工具機
ICAM 公司率先開發的控制模擬器TM (CE) 是一款全新的軟體產品。
該產品使 NC 程式員能夠在 CATIA V5/DELMIA 環境中使用機器代碼資料 (MCD) 對 NC 程式進行模擬測試。
與傳統的基於 APT 的檢查系統對程式員編寫的刀具軌跡進行模擬相比,
CE 支持更有意義的工具機模擬, 表現工具機對後置處理程式輸出的 MCD 的響應。
將 CATIA V5-6 /3D EXPERIENCE®/ DELMIA / CE 作為整合的軟體包採用確保 NC 編程流程中的每一項操作都能同時進行,
從而明顯地縮短 NC 編程所需的時間。
CE 所提供的強有力的程式檢驗解決方案使用者能夠確定 MCD 與 NC 程式中特定的加工步驟的一致性,
依據模擬的結果對 CATIA CATProcess 文件進行特定的修改。

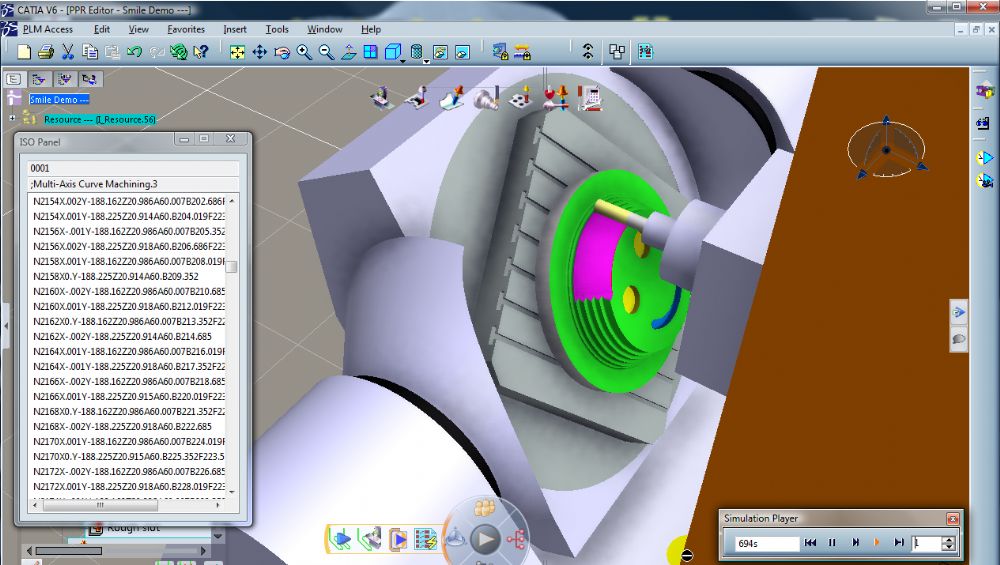

CE 讀取 MCD 模擬 CNC 工具機和控制器的動作,為使用者提供以下先進功能:- 驗證 MCD 的精確性
- 檢驗 MCD 所描述的刀具軌跡
- 查驗 MCD 中是否存在工具機 / 工具 / 工件碰撞現象
- 將設計的零件與基於 MCD 的材料切除模擬的結果相對比
- 尺寸檢查與量測
控制模擬器的主要優點
整合的 CATIA V5-6 /3D EXPERIENCE®/ DELMIA / CE 解決方案使 NC 程式員能夠通過圖像模擬檢查 NC 程式,
以便在 MCD 被應用到加工流程之前消除碰撞和過多的移動。
此外,將 CE 所提供的 "in-process" 或者 "on-demand" CATIA V5-6 /3D EXPERIENCE®/ DELMIA / CE 模擬環境
與現有的由其他獨立競爭者所提出的多流程複雜方案相比,
其優點主要表現在提高 NC 程式員生產率和製造流程效率。
與 CAM-POSTR 的無縫整合
CE 是與 ICAM 領先的 NC 後置處理開發軟體 CAM-POST 完全整合在一起。因此,
使用者可以使用 CAM-POST 擁有的高級功能,
例如,Macro Tracing ( 巨集跟蹤 )、Call Stack Status ( 堆疊狀態調用 )、
Input and Output Stepping ( 輸入輸出步進 )
以及 NC Variable Watching and Modification (NC 變數觀察與修改) 等。高效後置處理器和控制模擬器開發
CE 可以連結 CAM-POST 建立的後置處理器建立。
在這種情況下,CE 會在 "啟動" 或"運行"時得以創建。
在此之後對後置處理器所做的一切修改都將在 CE 中自動變更。縮短 CAM-POST 使用者的學習路徑
CE 使用與 CAM-POST 相同的巨集語言以編製高級用者功能。
全部代碼和資料變數的定義都直觀地列於兩個表格中。
因此,很容易根據具體的需要進行配置的改變。支持高級控制器的特定句法
在進行高級控制器程式設計時,
例如,變數定義、規則表達式、分支與循環,CE 交互訪問兩個資料庫插件,
識別 SIEMENS 840D 、HEIDENHAIN、MAZAK和FANUC 控制器等等…
使用者可以自行開發客者 DLL 模式插件,驅動 CE 以滿足特定功能的要求。運行的靈活性
借助於 CE 人工資料輸入 (MDI) 面板,
NC 命令可以人工的方式或者在 "運行" 中作為文本文件輸入。
這一功能使用者能夠測試多種方案
而無需另行輸入 MCD 文件或者重新啟動整個流程。
